Самара, Объект № 15, май 2018 года

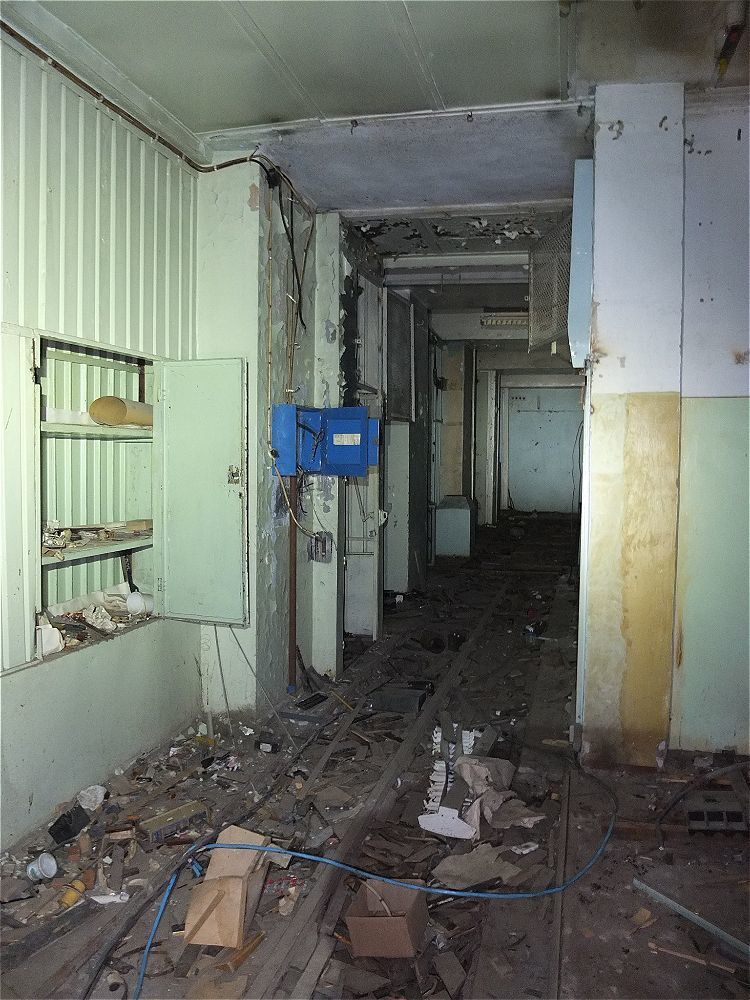

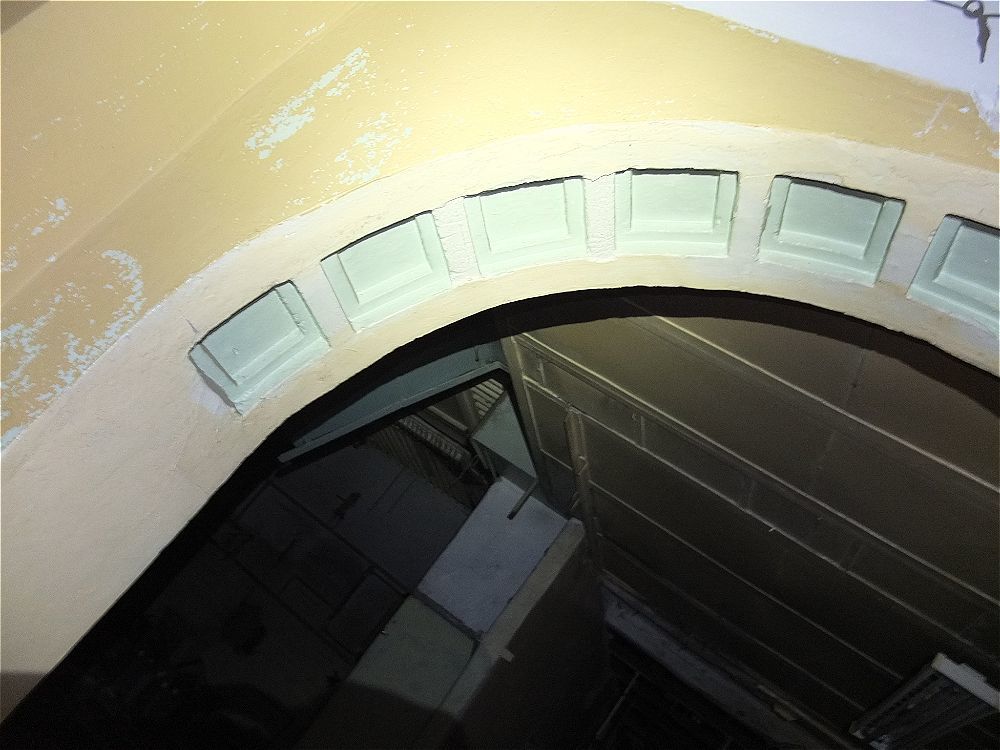

Состояние на май 2018 года



по теме данного объекта https://gon1969.livejournal.com/1225762.html

сегодня совсем мало истории и в основном фото состояния объекта на сегодняшний день

ехническое здание представляло собой подземный прямоугольный бункер (длинной 60 и шириной 50 метров), имевший два этажа. Нижняя подошва технического здания находилась на глубине 22 метра. Бункер был выполнен из монолитного железобетона, толщина стен 1 метр, над перекрытием здания сверху насыпан полутораметровый слой песка, еще выше уложена монолитная железобетонная "шляпа" толщиной 2,5 метра, закрывающая здание и выступающая за его края на 5-6 метров. Сквозь ее толщу проходят железобетонные вентиляционные шахты. Бункер был рассчитан на прямое попадание 500-килограмовой авиабомбы, которая являлась самой мощной в период второй мировой войны.

Котлован под техническое здание начали копать в сентябре 1941 года. Это время можно назвать временем начала его строительства. Сохранились документы, свидетельствующие о том, что уже в марте 1942 года, решением партийной и комсомольской организации где-то над крышей грузового входа была заложена капсула с письмом к потомкам. Потомки - это, стало быть, мы. Вероятно, при предстоящем демонтаже станции капсула будет обнаружена в толще бетона.

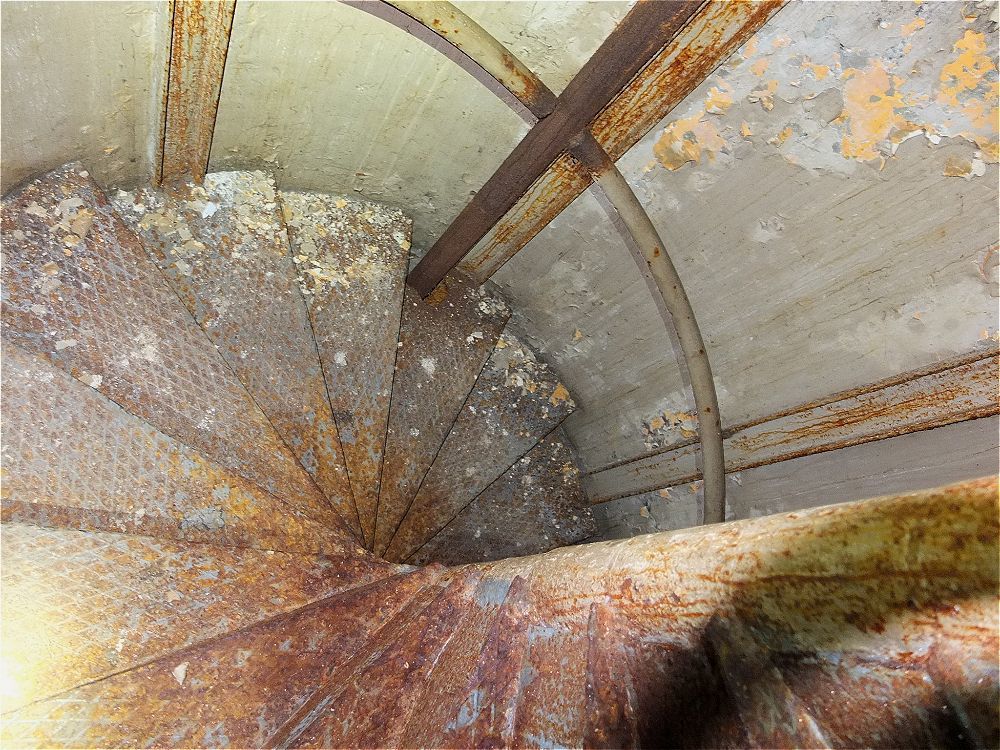

Здание имело два грузовых входа – через эти входы вниз подавались трансформаторы весом 20 и более тонн, а так же передающее оборудование. С помощью кран-балки грузовые входы в техническое здание могли быть заложены специальными бетонными плитами и в случае необходимости загерметизированы. На первом этаже между грузовыми люками имелась соединяющая их рельсовая линия. Наличие двух грузовых входов требовалось для загрузки оборудования во время строительства. В последующем необходимость в одном из них отпала. Уже после войны одни из входов перестроили в небольшой наземный технический пристрой высотой в два этажа, в котором установили коротковолновые передатчики и антенный коммутатор. Над перекрытием технического здания, фактически на уровне земли, находилась круглая бетонная башенка, внутри нее шахта и винтовая лестница так называемого "людского" входа. В годы войны работники центра пользовались именно этим входом. Потом этот ход закрыли, сотрудники от пользования им отказались и стали пользоваться действующим грузовым входом, поскольку крутая винтовая лестница оказалась небезопасна – быстро спускаясь люди иногда падали.





РВ-390 – так назывался первый длинноволновый передатчик на станции, построенный в годы войны. По сути дела именно для его размещения и был устроен этот бункер. В последующем он был заменен, однако его потомок унаследовал имя знаменитого первенца.

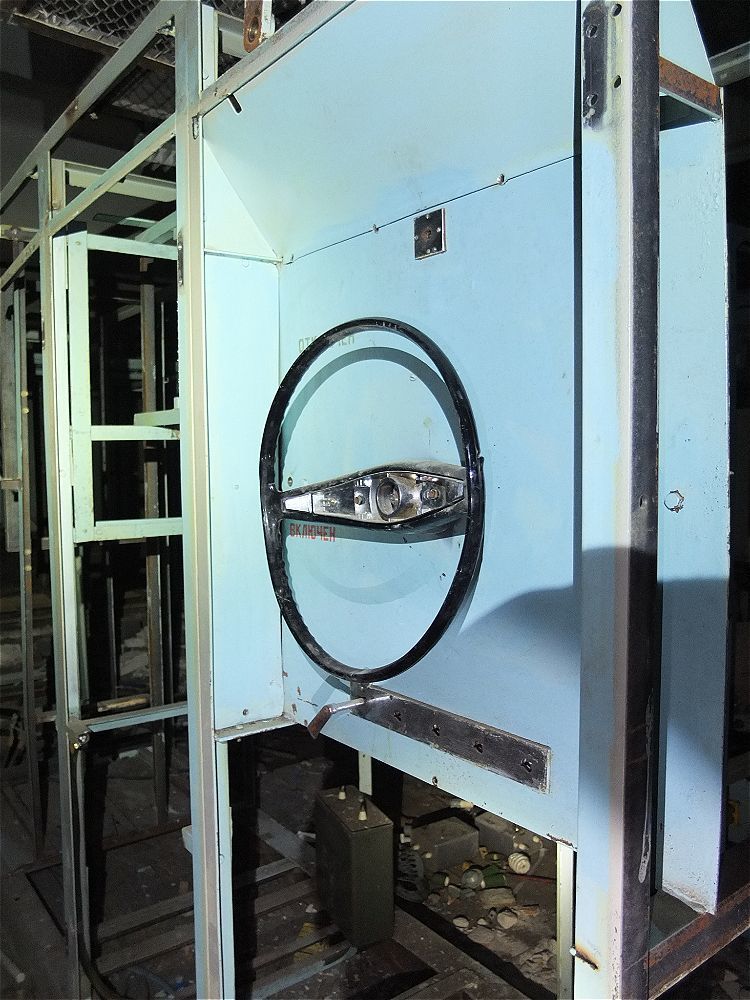

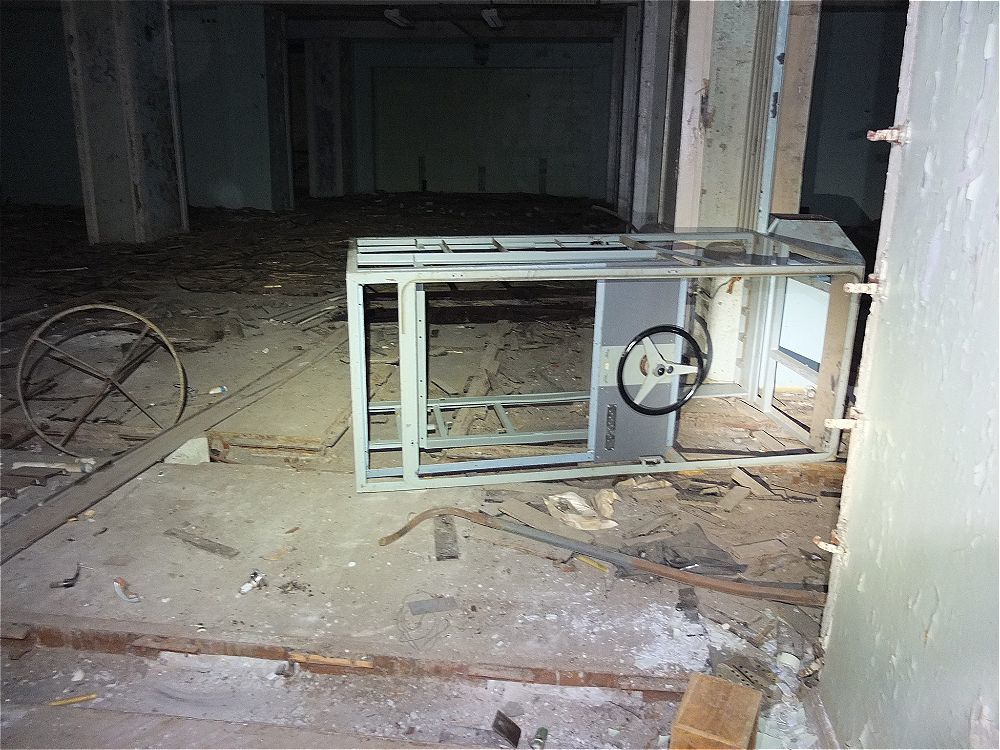

Пульт управления, а за ним возбудитель ДВВ передатчика РВ-390

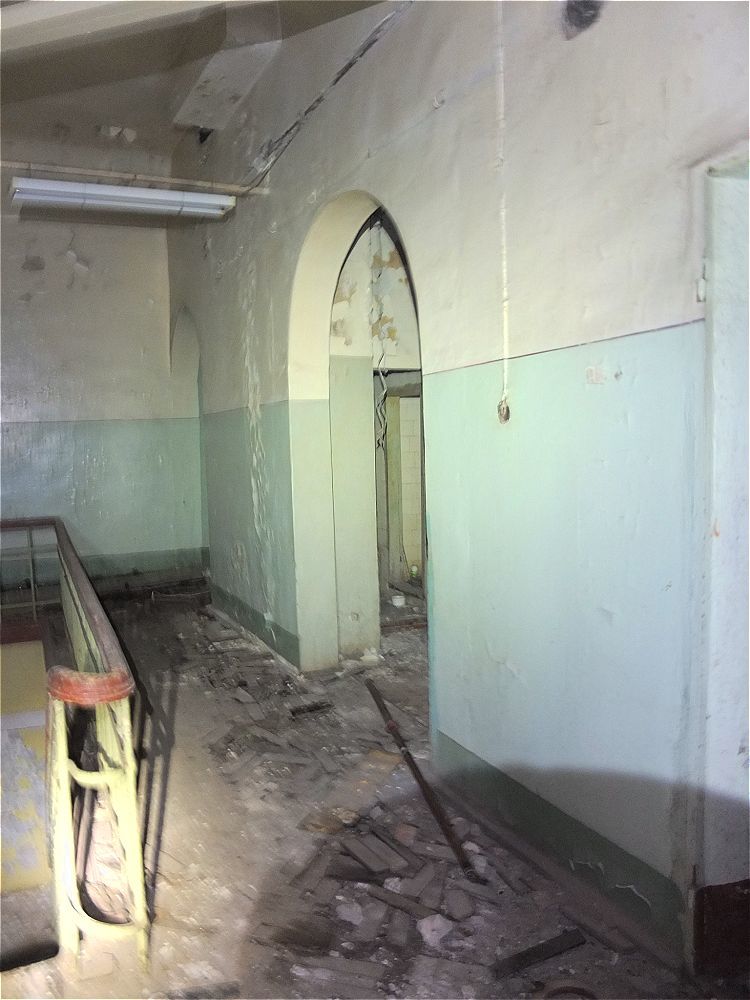

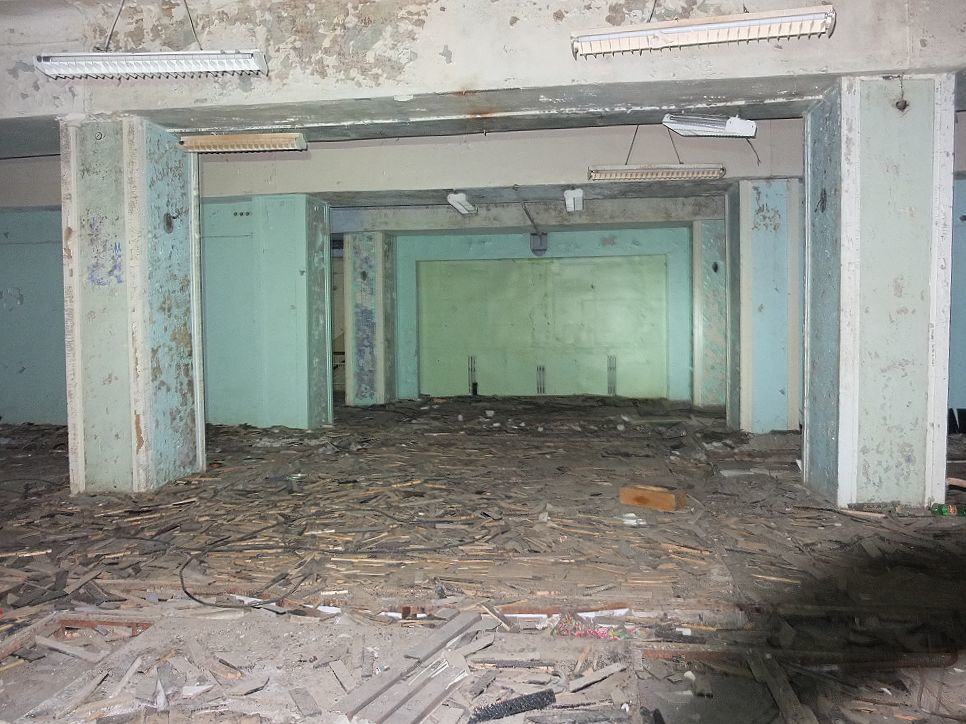

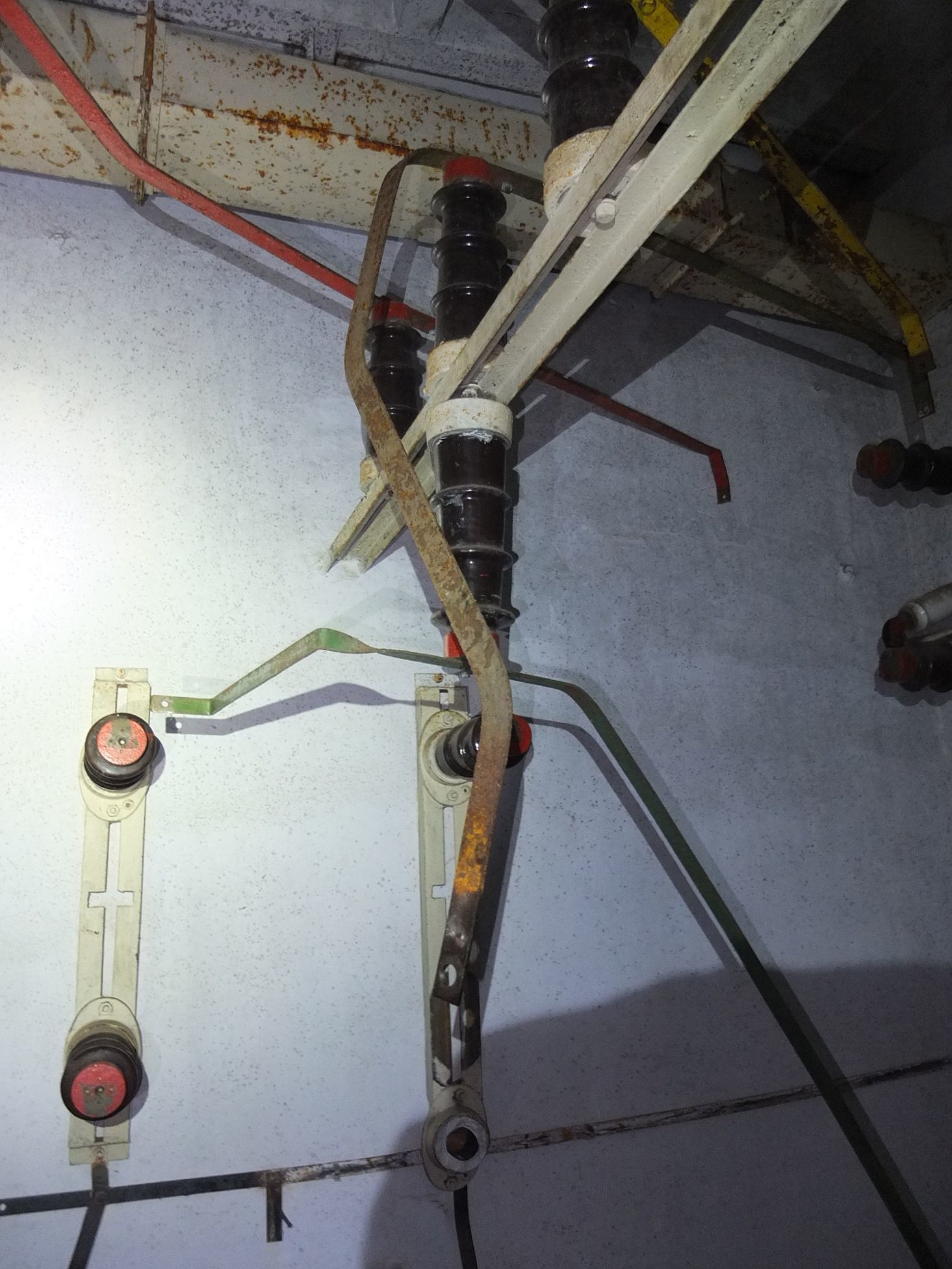

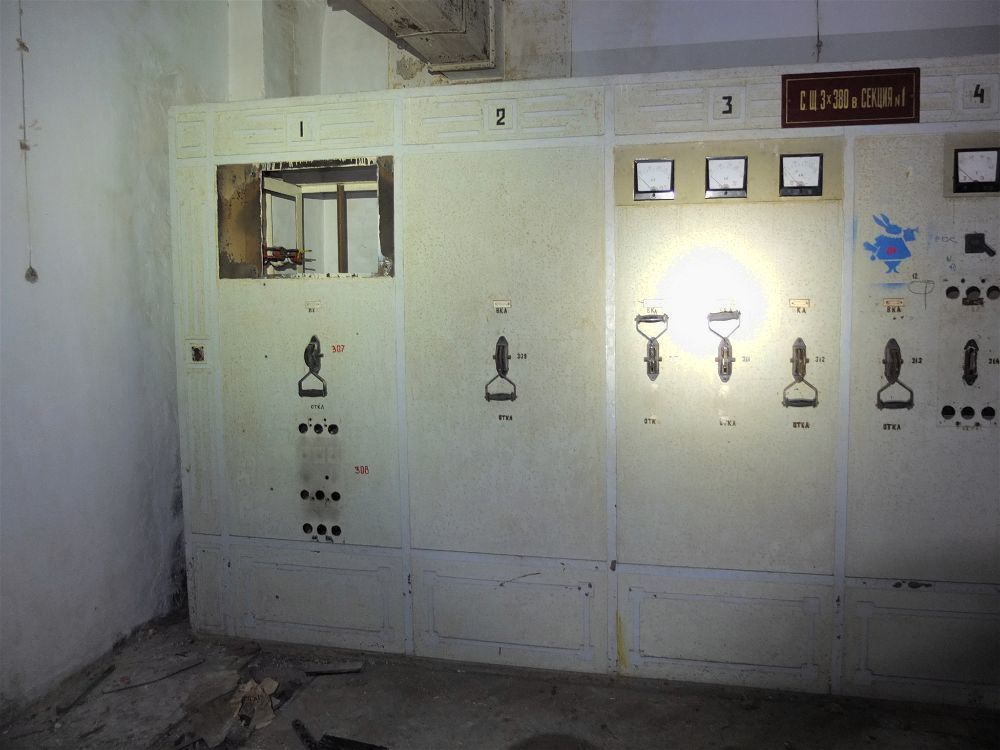

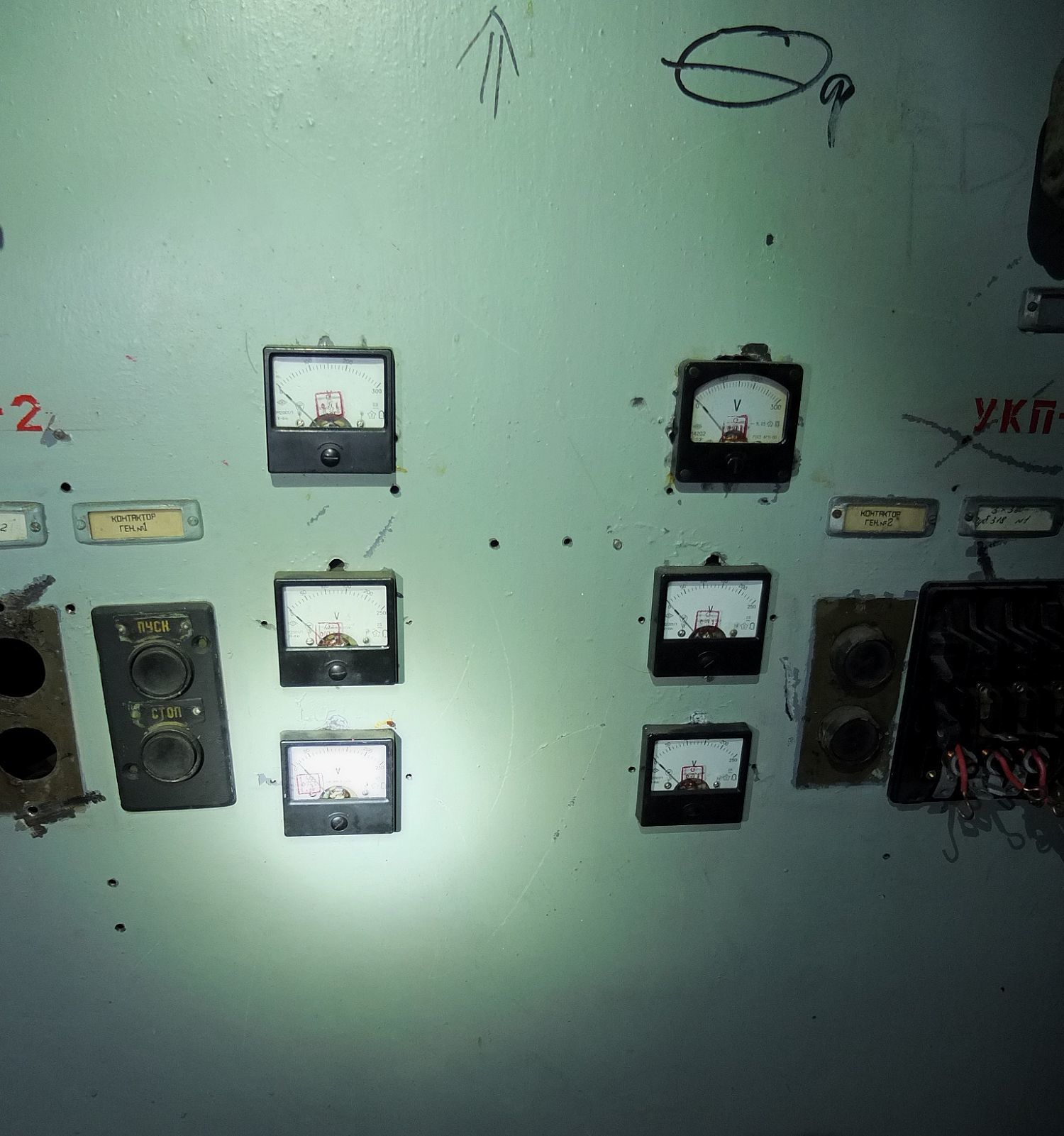

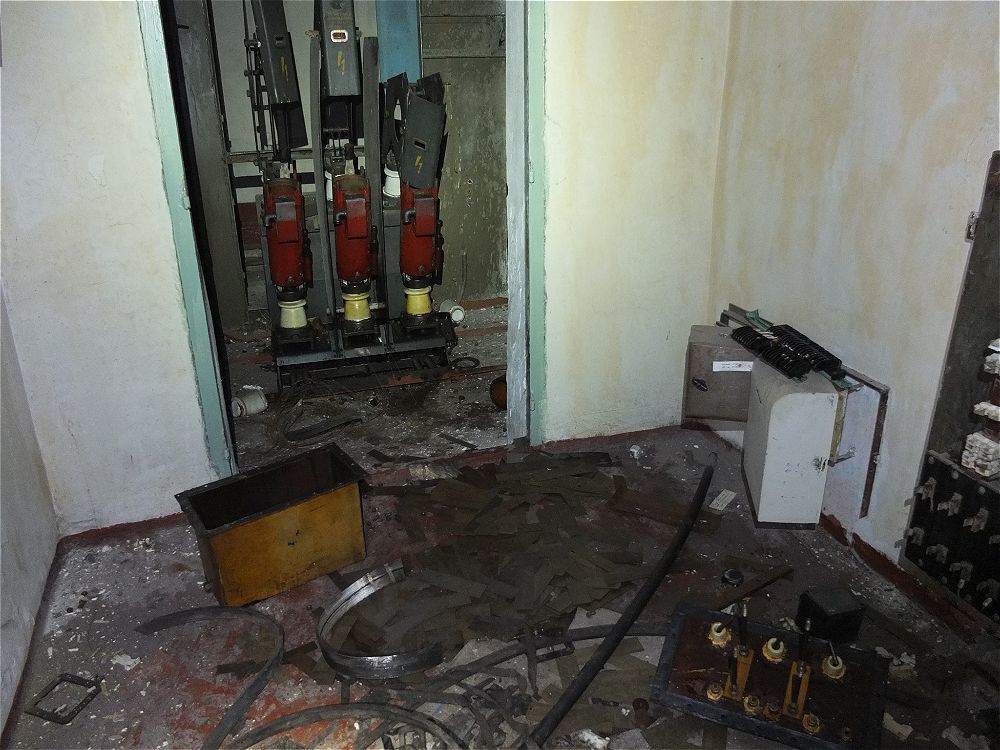

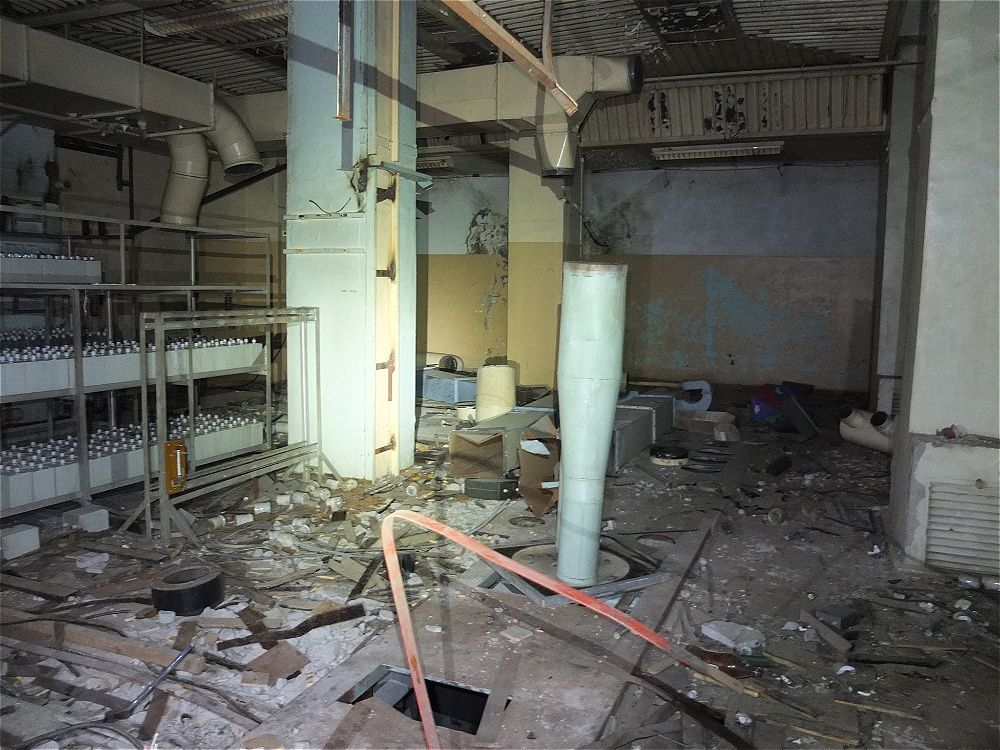

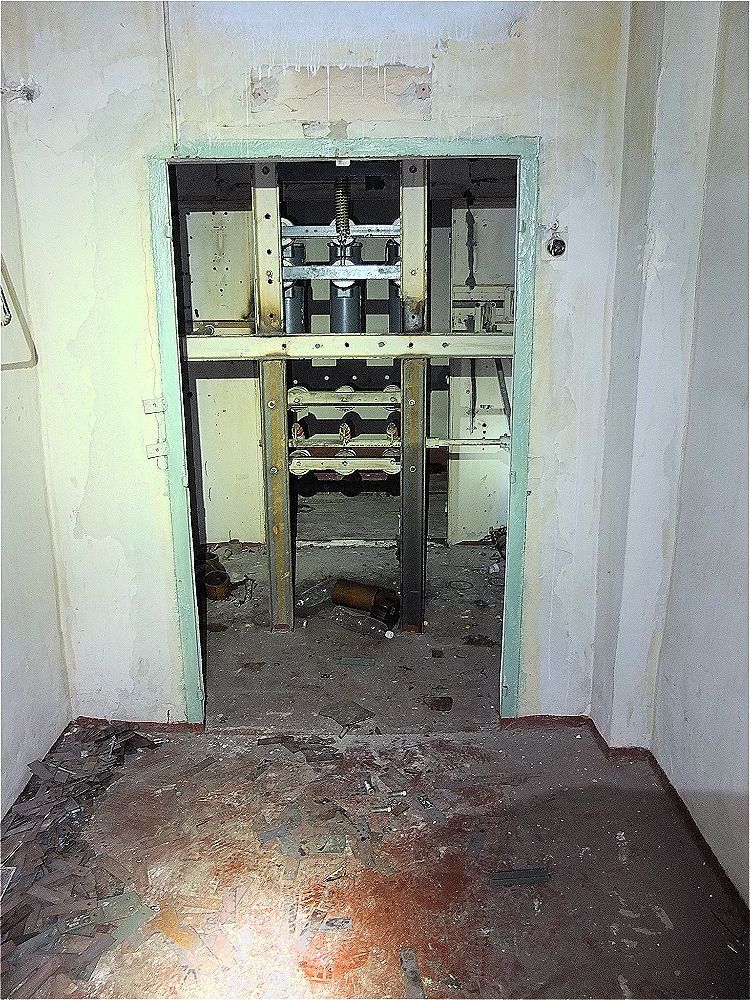

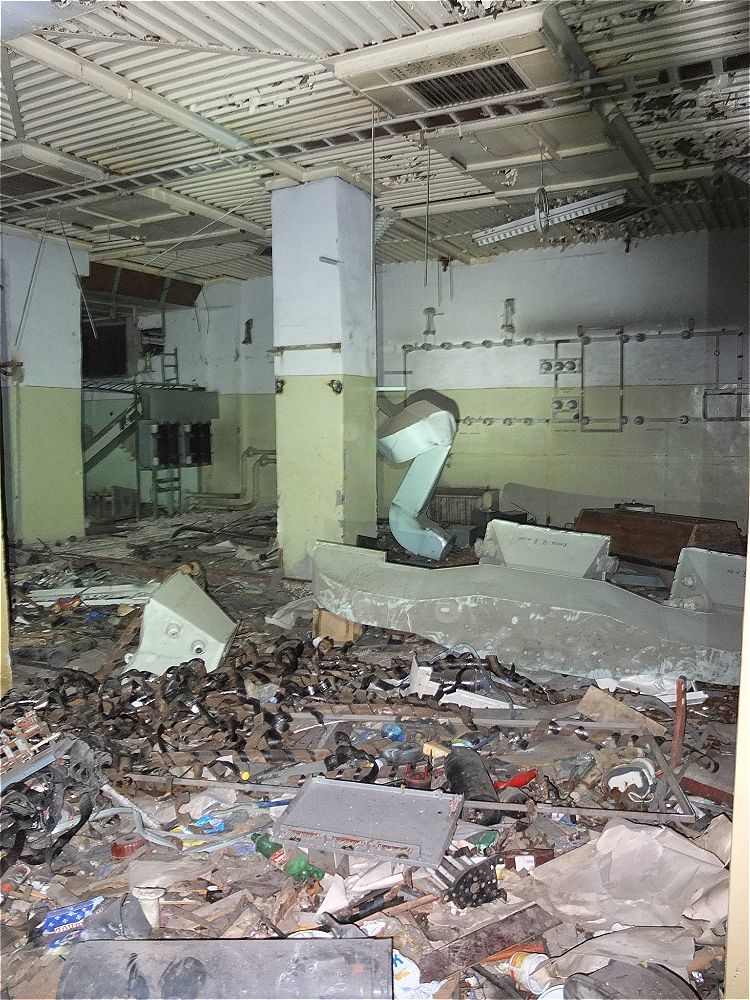

остатки





ТЕХНИЧЕСКОЕ ЗДАНИЕ из архивных документов
а) Планировка
Техническое здание предназначено для размещения сверхмощной радиостанции, для работы в длинноволновом и средневолновом диапазонах.
Все сооружение по технологическому признаку разбито на 5 основных групп помещений.
1.Помещения для размещения радиотехнического оборудования - (генераторный зал, помещения генераторно-модуляторных блоков и контуров) - расположенные во втором этаже здания.

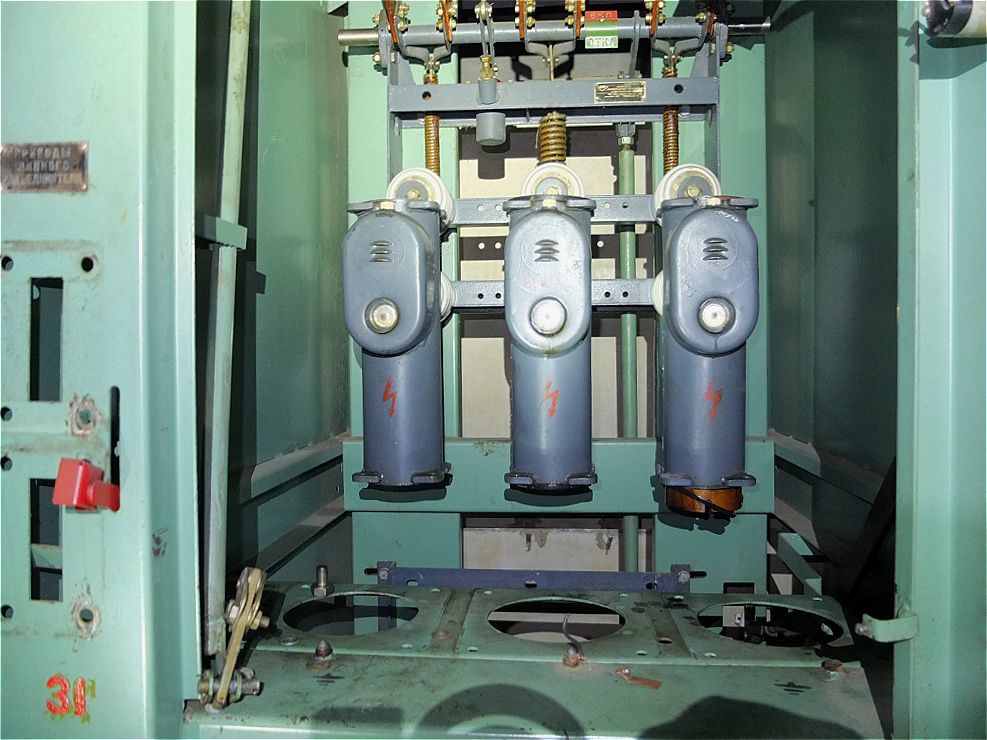

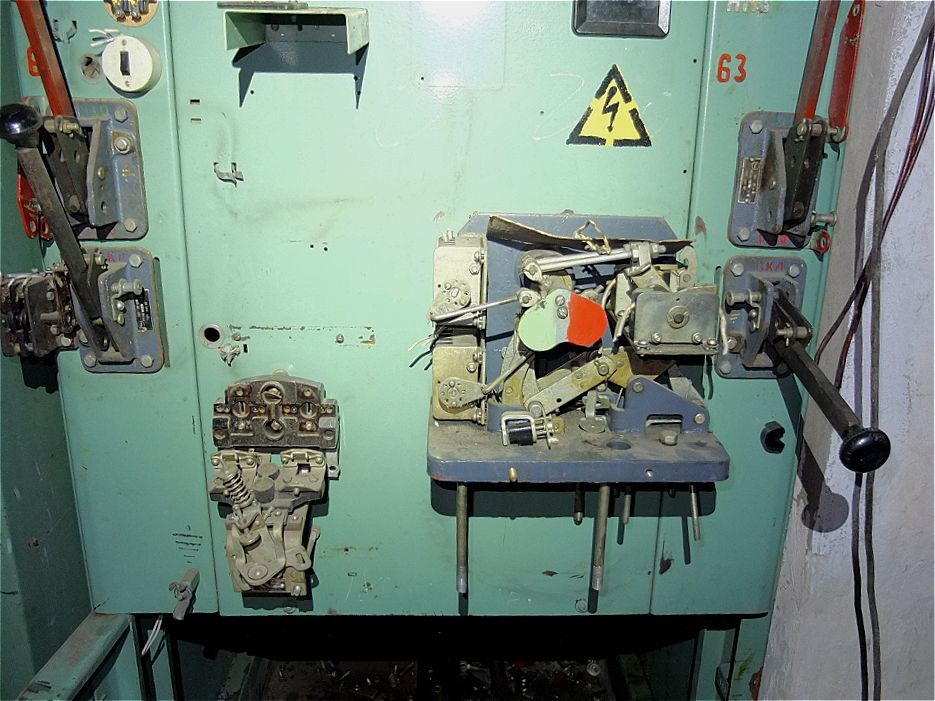

2.Силовая часть высокого напряжения постоянного тока, помещение для которой расположено в 1 этаже технического здания (дроссельные возбудителей и дроссельные блоков.) Распредустройства высокого напряжения, кабины трансформаторов и дросселей. Эти помещения занимают часть 1-го и 2-го этажей.
4. Помещения спец. вентиляции и системы водоохлаждения (венткамера, насосные станции), расположены в первом этаже.
5. Группа подсобных помещений (лаборатория, телефонная станция и др.)
Техническое здание имеет внутренние размеры в плане 53,0 х 59,40 метра, наружные 54,20 х 60,30 метров.
В соответствии с техническим заданием, было предложено запроектировать технологический процесс в подземном здании минимальной этажности (заглубление от средней отметки земли 12,50 метров) вместо 4-х этажей предусмотренных проектом объекта № 15 для г.Курска.
Это решение предопределило этажность сооружения, которая принята в два этажа с антресолями в отдельных частях. Высоты этажей определены габаритами устанавливаемого оборудования, так высота 1-го этажа от плиты до верха перекрытия равна 6,10 метра, высота второго этажа до плиты - 4,60 метра. Общая высота здания от нижней плиты до верхней грани верхней плиты - 12,30 метра.
Для устройства каналов в некоторых частях здания устраиваются вторые полы. Необходимость максимального сокращения пролетов, для облегчения несущих конструкций здания, с решенным в этих условиях технологическим процессом, создали предпосылку для выбора оптимального шага колонн, который в средней части разбивает перекрытия на панели размером 7,0 Х 4,30 м., в крайних частях на панели размером 4,30 х 4,30 м. (отдельные панели, как в средней, так и в крайних частях перекрытия имеют ширину 3,0 метра).
В соответствии с заданием Главного Управления Местной Противовоздушной Обороны НКВД СССР в здании предусматривается устройство обеспеченного входа для загрузки оборудования.

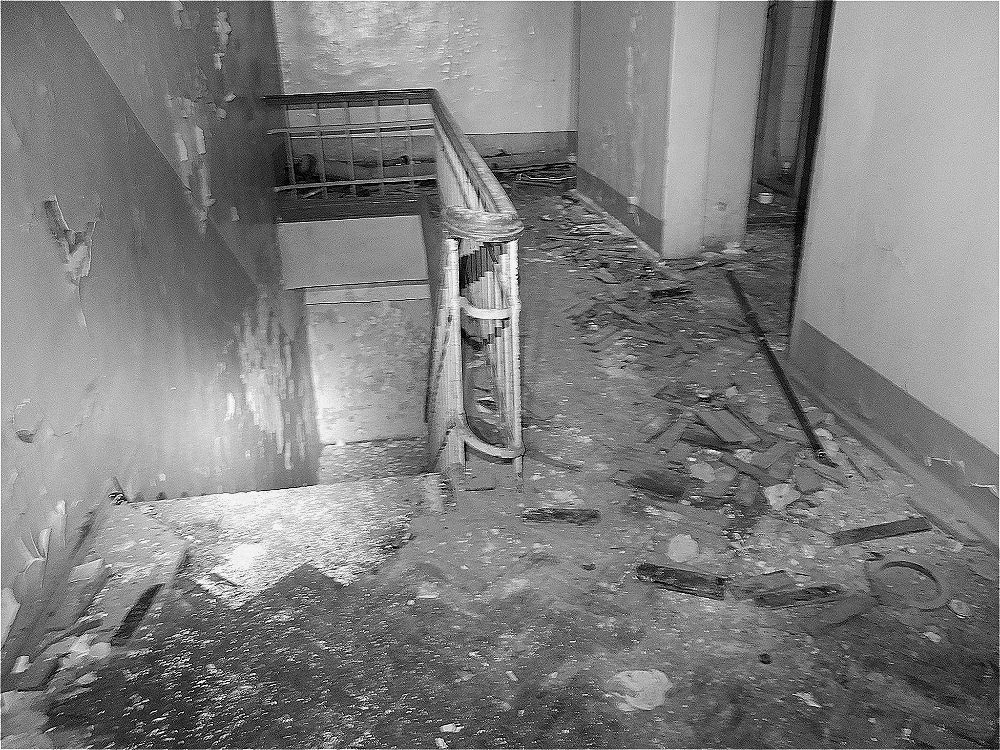

Внутри здания для удобства сообщения запроектированы 4 лестницы в противоположных концах, связывающие между собой 1, 2 этажи и антресоли (лестницы расположенные у насосной). Здание имеет сан.узел...
Поскольку в 1941 году часть оборудования уже была изготовлена для курской радиостанции на заводах Ленинграда, его необходимо было оттуда доставить. Переправляли его по Ладоге и во время бомбежки часть техники утонула. Но главное – это радиолампы – их сумели сохранить. Недостающее оборудование изготавливали на месте, под открытым небом в зимних условиях. Много людей замерзло на морозе в ту суровую военную зиму. Однако ценой лишений и человеческих жертв задача правительства была выполнена...
В мае 1942 года впервые станция вышла в эфир. Началась настройка и доводка передатчика. Его доводили все лето, и к ноябрьским праздникам 1942 года объект был готов к сдаче для работы на средних волнах...

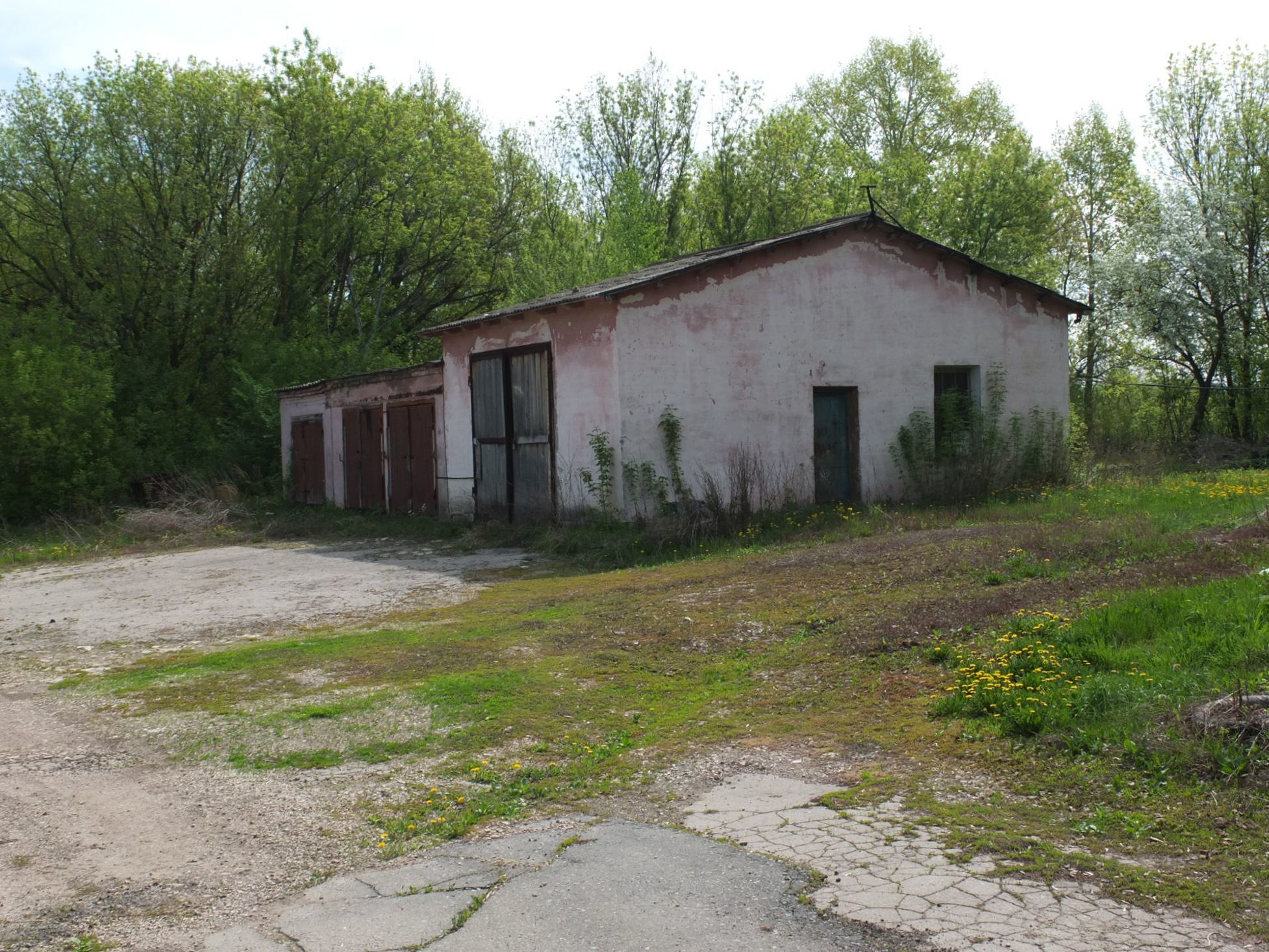

снаружи





использован текст от сюда http://www.warandpeace.ru/ru/reports/view/46722/

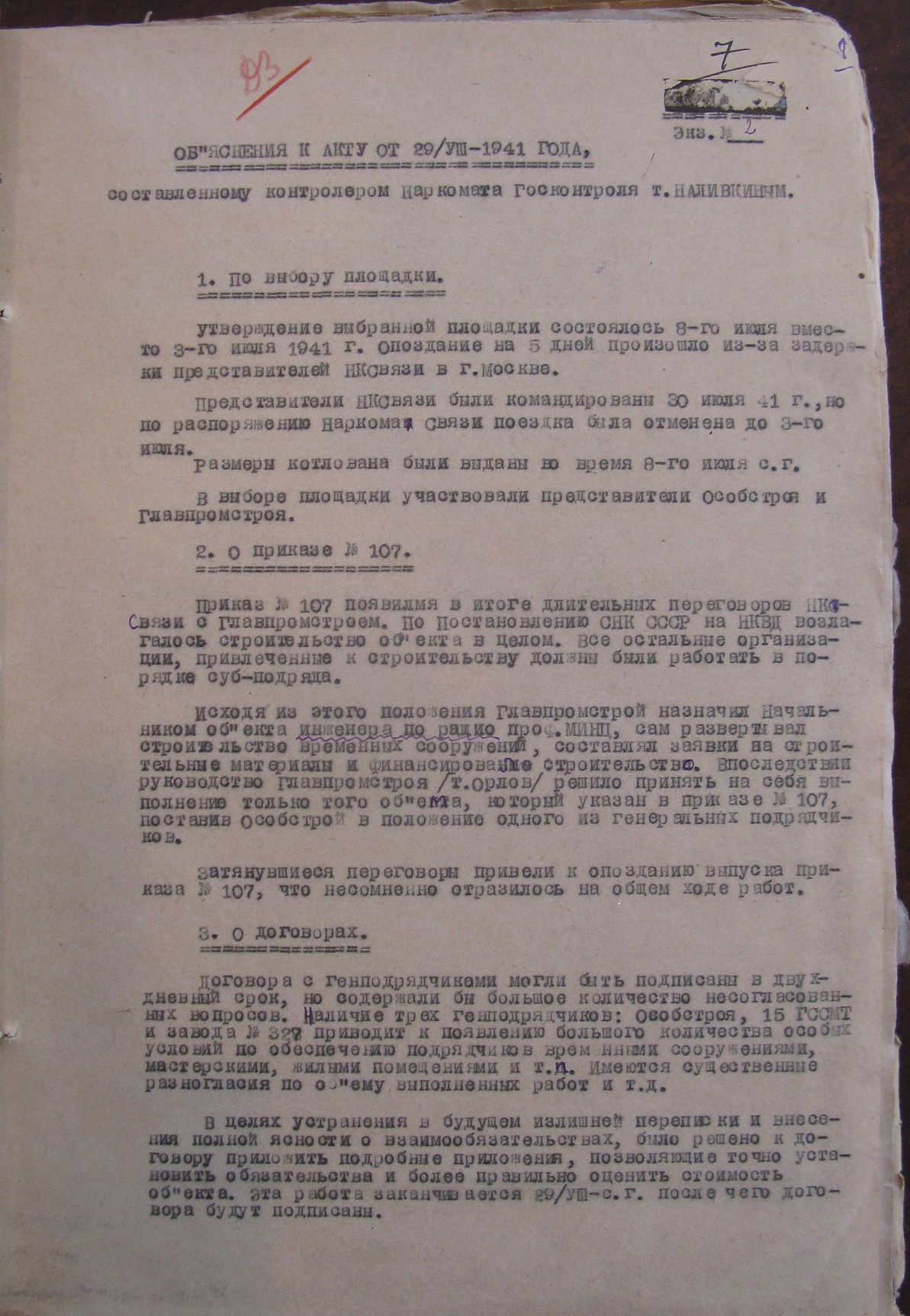

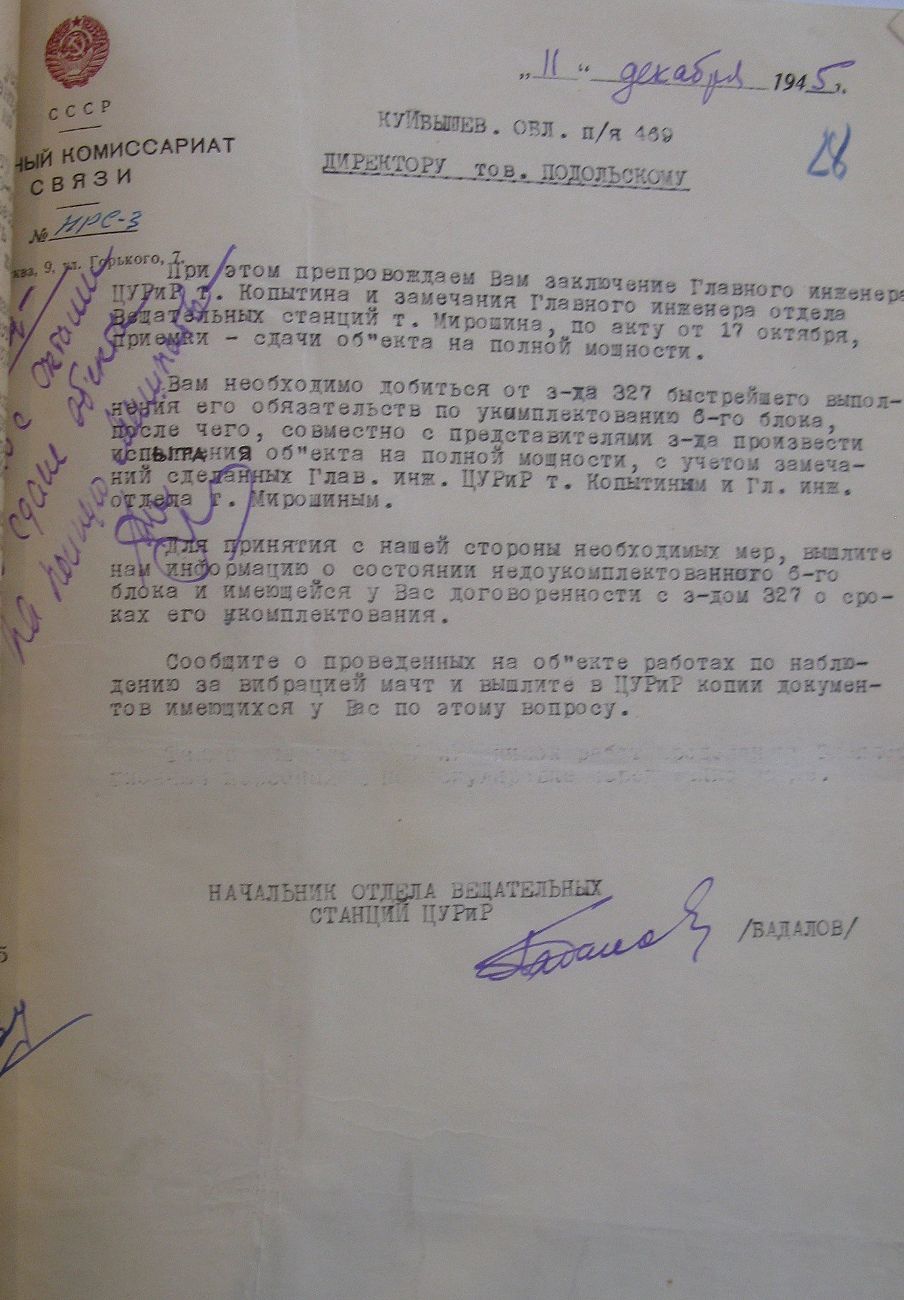

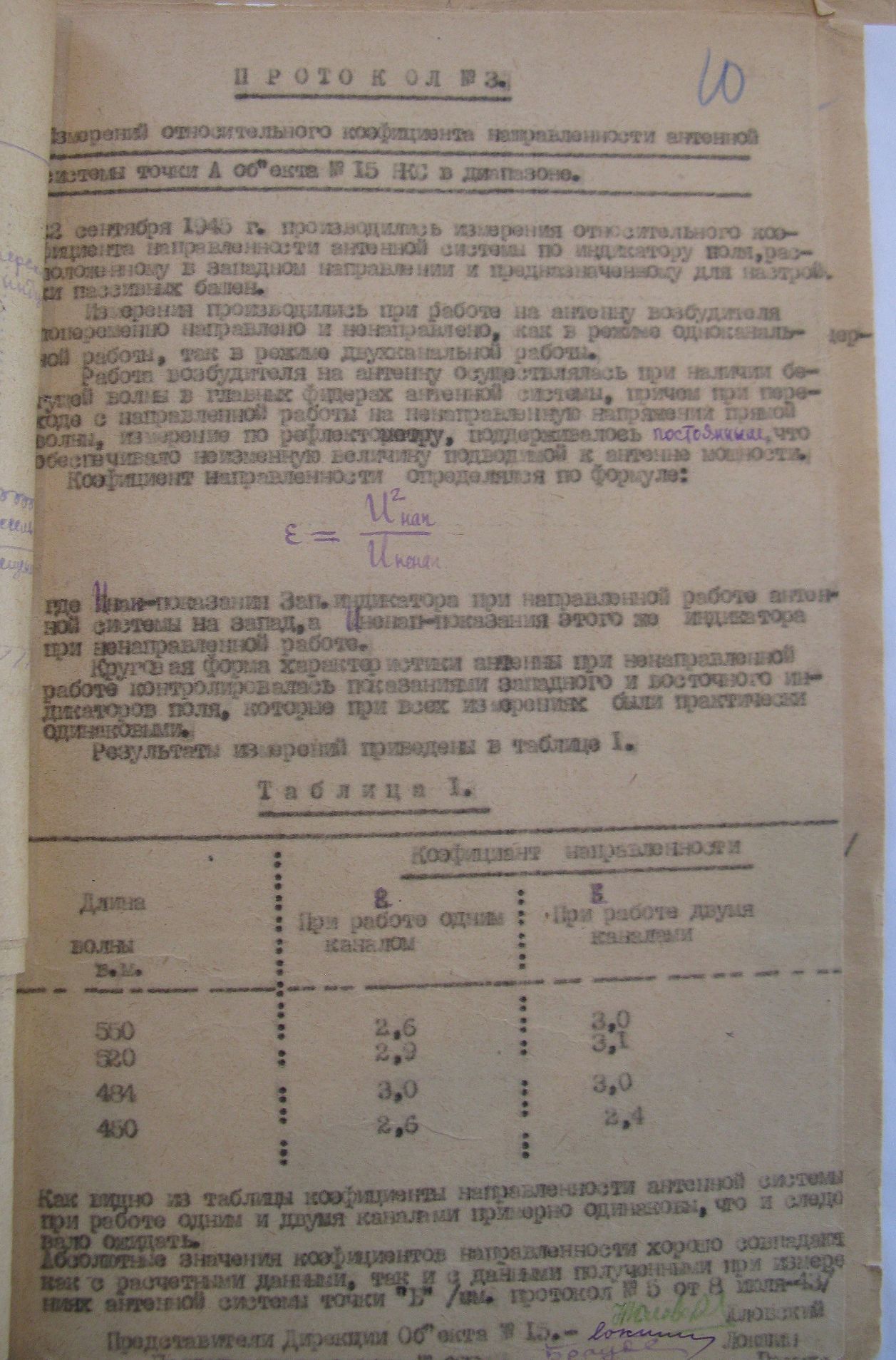

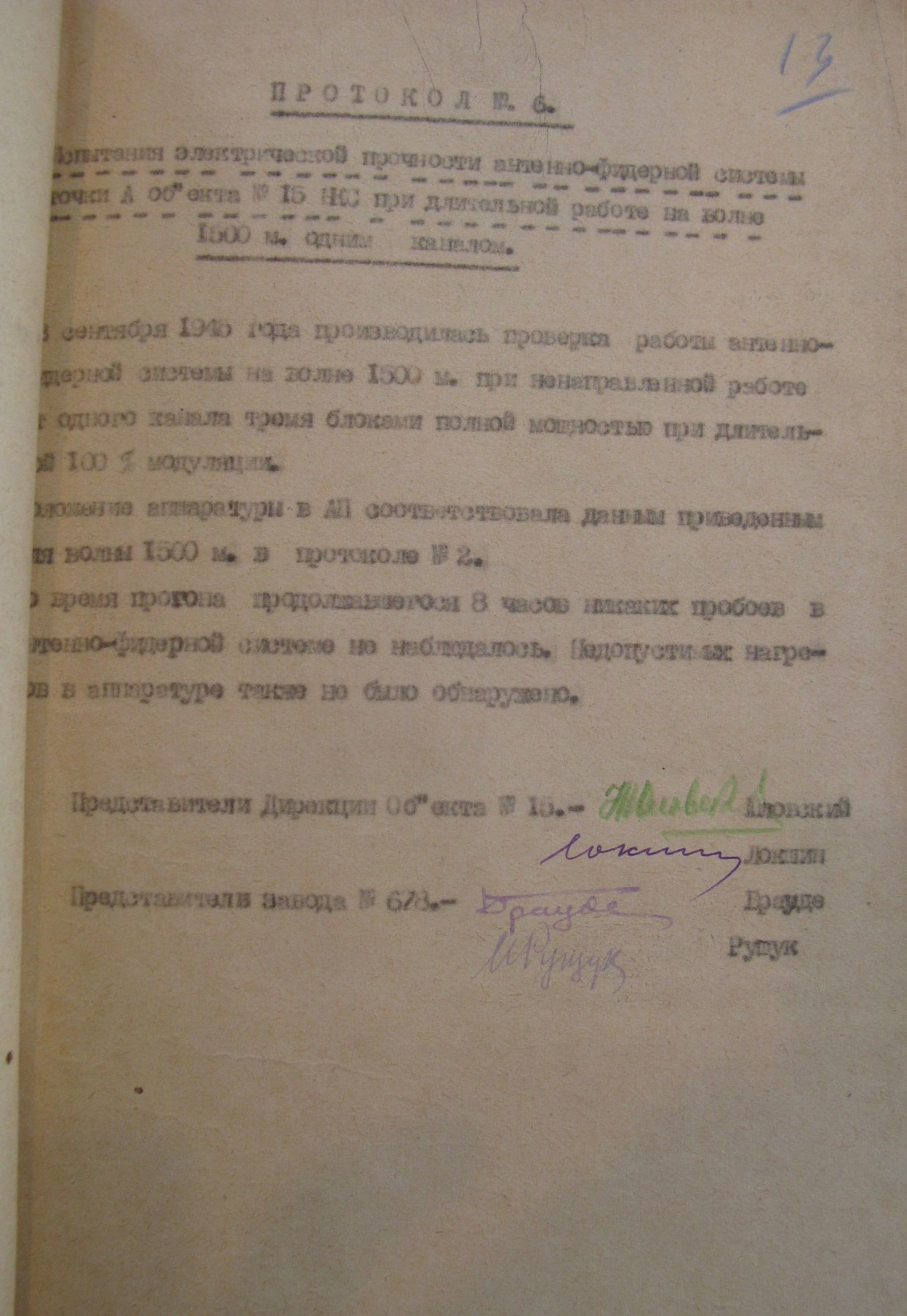

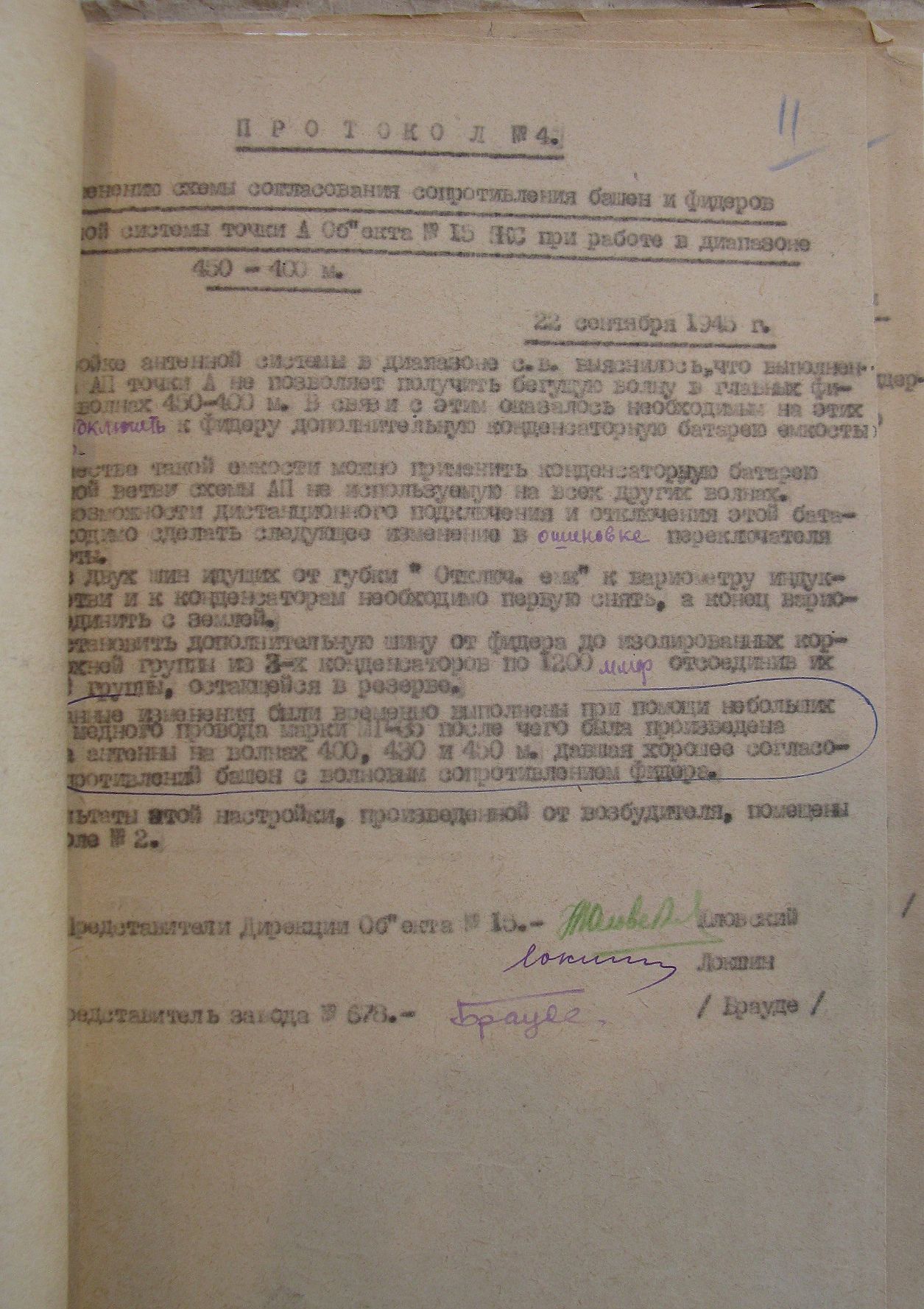

перелистывая страницы истории







даже в 1941 году была несогласованность и задержки
